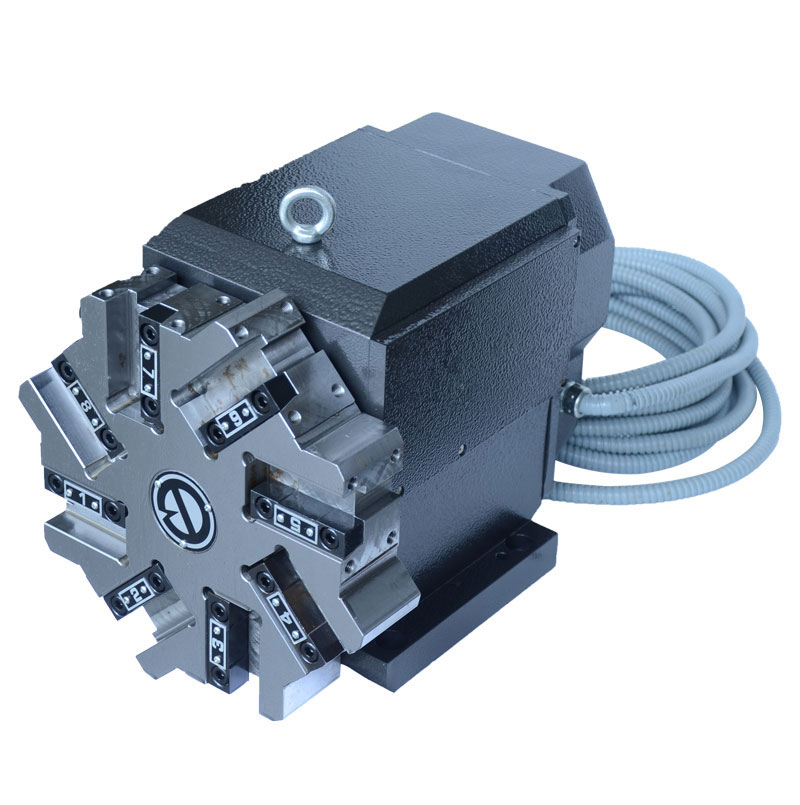

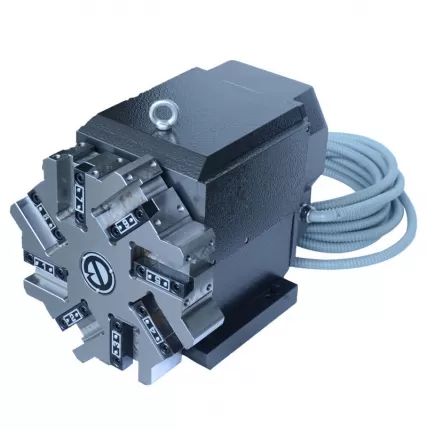

Unidirectional choose tool, Non-Contact transmitter, gear teeth Precise positioning, good lean weight and by big diameter screw threads-camping. Well-sealed motor and with the cutters disc spraying. It suites
for all kinds of lathes whose grades is higher than C6132.Authenticated
Product Drawings
Product Parameters
| Model | Dimension | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | H | A | B | C | D | E | F | G | I | J | K | L | M | N | O | P | Q | R | S | U | V | W | X | Y | Z | |||||||||||||||||||||||||||||
| XWD120-6 | 85 | 15 | 13 | 6 | 188 | 55 | 270 | 260 | 176 | 332 | 25 | 17 | 25 | 25 | 210 | 8 | 155 | 20 | 140 | 100 | 196 | 222 | 120 | 73 | 20 | |||||||||||||||||||||||||||||
| XWD130-6 | 136 | 18 | 13 | 30 | 192 | 70 | 262 | 278 | 210 | 383 | 32 | 21 | 25 | 32 | 264 | 8 | 238 | 14 | 164 | 105 | 234 | 260 | 130 | 73 | 32 | |||||||||||||||||||||||||||||
| N: is the maximum self-boring diameter; please consult separately for the dimensions of 8-station, rear-mounted and non-standard cutterheads. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MAIN SPECIFICATIONS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | Adjacent tool changing time(s) | Farthest tool changing time(s) | The max bias torque(Nm) | Repeatability accuracy（ mm ） | Indexding accuracy | Motor power (w) | Motor speed (r/min) | Net weight (kg) | ||||||||||||||||||||||||||||||||||||||||||||||
| 6 positions | 8 positions | 6 positions | 8 positions | |||||||||||||||||||||||||||||||||||||||||||||||||||
| XWD120-6 | 2 | 1.8 | 4 | 4. 1 | 30 | ＜0.005 | ±7'' | 120 | 1400 | 45 | ||||||||||||||||||||||||||||||||||||||||||||
| XWD130-6 | 2 | 1.8 | 4 | 4. 1 | 50 | ＜0.005 | ±7'' | 120 | 1400 | 80 | ||||||||||||||||||||||||||||||||||||||||||||
