Rotary Cylinder

Home > Products > Rotary Cylinder > TK 短型中空回转油压缸

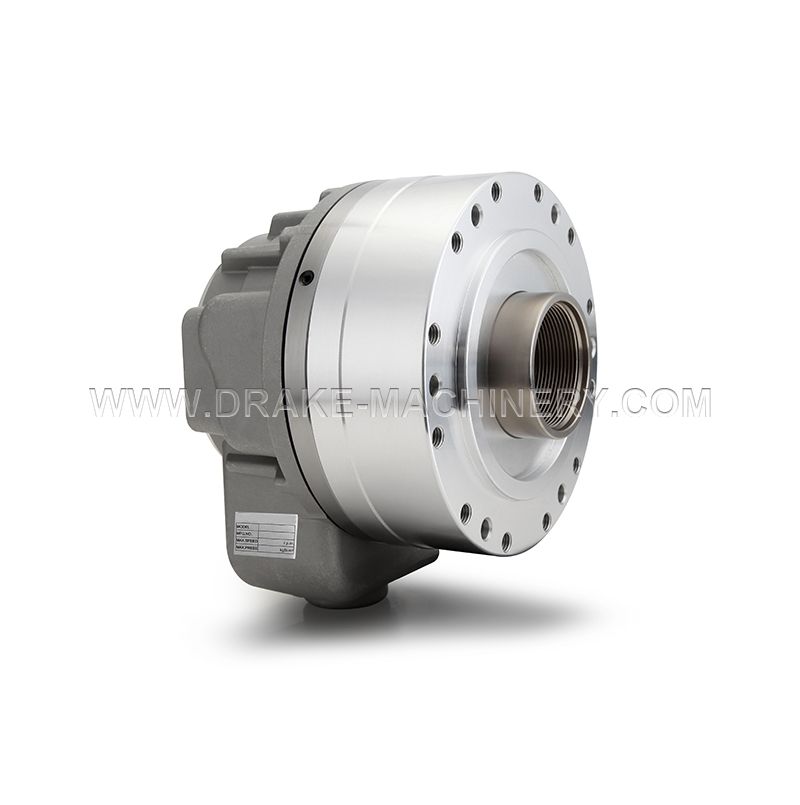

TK 短型中空回转油压缸

TK 短型中空回转油压缸

⋅ 高速短型、大孔径，体积小、重量轻。

⋅ 高转速状态性能稳定、减轻机械负荷。

⋅ 油缸内藏止回阀结构，突发压降时仍可保持压力。

⋅ 安装方便，可任意前锁或后锁固定。

Inquire Now

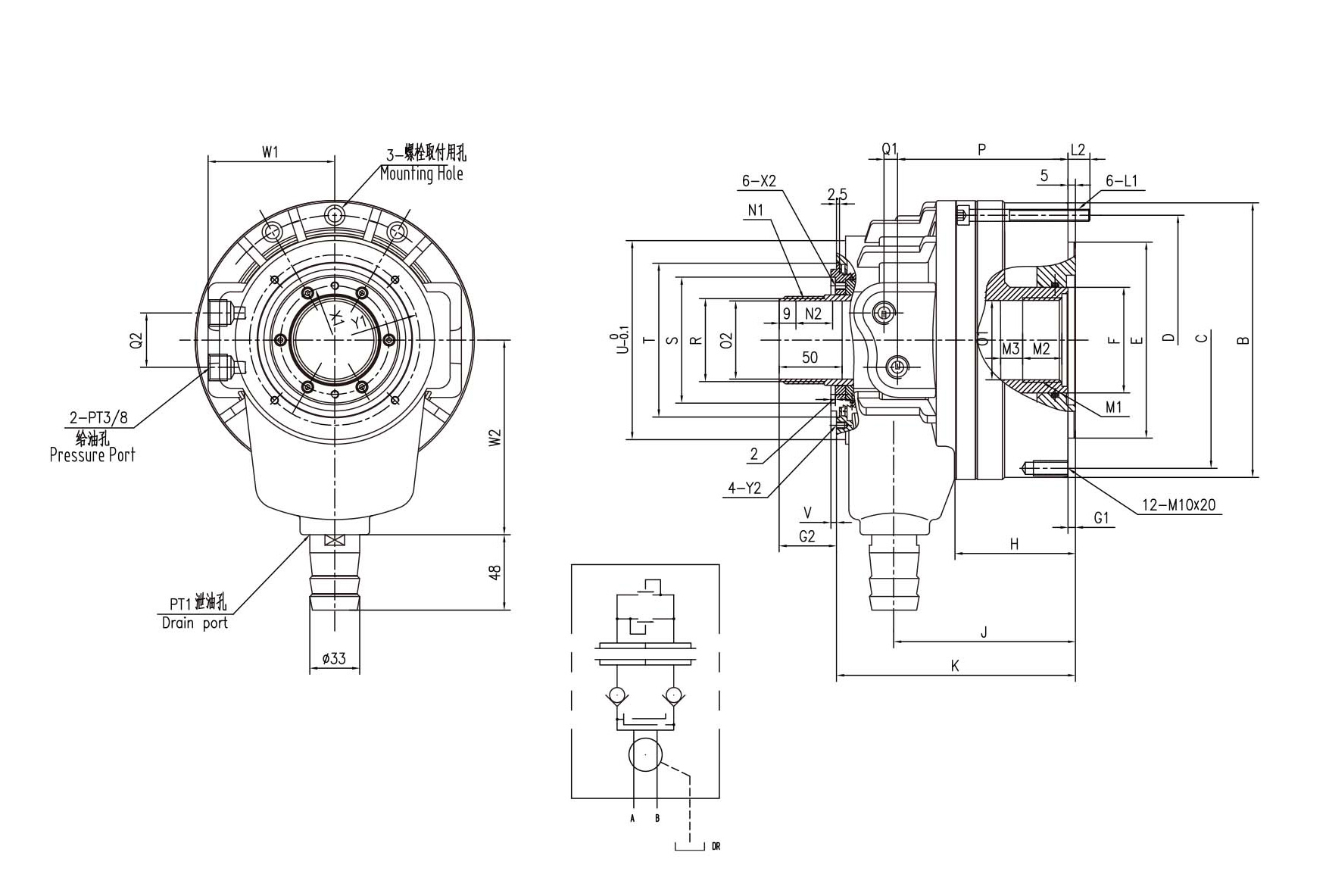

Product Drawings


Product Parameters

性能参数
型号/规格	活塞面积（cm²）		最高回转数（rpm）	最高使用压力（kgf/cm²）	惯性矩 (kg.m²）	总泄油量	重量 (kg)
型号/规格	压侧	拉侧	最高回转数（rpm）	最高使用压力（kgf/cm²）	惯性矩 (kg.m²）	总泄油量	重量 (kg)
TK428	53.2	50.5	8000	3.5（35）	0.03	2.0	5
TK536	70.7	62.8	9200	4.5（45）	0.05	2.5	7.7
TK646	99.1	88.0	8000	4.5（45）	0.06	3.0	8.5
TK646(s）	99.1	88.0	8000	4.5（45）	0.06	3.0	8.5
TK852	135.3	125.0	6500	4.5（45）	0.11	3.9	11.8
TK1075	179.5	163.5	5500	4.5（45）	0.24	4.2	21.5
TK1075(s）	179.5	163.5	5500	4.5（45）	0.24	4.2	21.5
TK1291	250.6	234.1	3500	4.5（45）	0.15	4.2	30
TK1512	356.5	335.3	3000	4.0（40）	0.38	7	53.6

尺寸参数
型号/规格	A	B	C	D	E (h7）	F	G1 max	G1 min	G2 max	G2 min	H	J	K	L1	L2	M1	M2	M3
TK428	90	126	100	108	80	40	10	0	23	13	53	88	139	M8*60	14	M33*1.5	25	15
TK536	105	141	115	125	100	48	15	0	38	23	75	110	148	M8*70	14	M42*1.5	25	15
TK646	125	165	140	140	120	65	15	0	38	23	75	110	148	M8*75	15	M55*2	25	15
TK646(s）	125	165	130	147	100	65	15	0	38	23	75	110	148	M8*75	15	M55*2	25	15
TK852	150	185	170	165	130	70	20	0	43	23	77	107	150	M8*75	20	M60*2	30	15
TK1075	175	215	190	190	160	95	25	0	50	25	88	129	180	M10*90	20	M85*2	35	15
TK1075(s）	175	215	190	195	160	95	25	0	50	25	88	129	180	M10*90	20	M85*2	35	15
TK1291	205	248	215	225	180	110	30	0	50	20	95	144	196	M12*100	20	M100*2	35	-
TK1512	250	305	275	280	230	140	30	0	55	25	113	156	245	M12*120	16	M130*2	35	16

型号/规格	N1	N2	O	O1H8	O2H8	P	Q1	Q2	Rg7	T	U	V	W1	W2	X1	X2	Y1	Y2
TK428	M34*1.5	25	PT1/4	30	28	89	7	28	32	65	86	2	63	80	43	M6*8	76	M5*6
TK536	M44*1.5	28	PT1/4	38	36	107.25	9	32	42	75	98	4.5	61	110	54	M6*8	83	M5*6
TK646	M52*1.5	31	PT3/8	50	46	115	9	32	50	91	116	5	62	119	63	M6*8	98	M5*6
TK646(s）	M52*1.5	31	PT3/8	50	46	115	9	32	50	91	116	5	62	119	63	M6*8	98	M5*6
TK852	M58*1.5	34	PT3/8	55	52	109	9	36	56	100	127	6	77	130	72	M6*8	110	M6*8
TK1075	M84*2	36	PT3/8	80	75	128	12	36	81	124	164	7	98	163	97	M6*8	155	M6*8
TK1075(s）	M84*2	36	PT3/8	80	75	128	12	36	81	124	164	7	98	163	97	M6*8	155	M6*8
TK1291	M99*2	34	PT3/8	-	91	142	10	52	95	142	183	9	110	165	110	M6*8	170	M6*8
TK1512	M129*2	50	PT3/8	126	120	172	17	50	126	170	227	7	134	210	138	M6*8	210	M6*10
