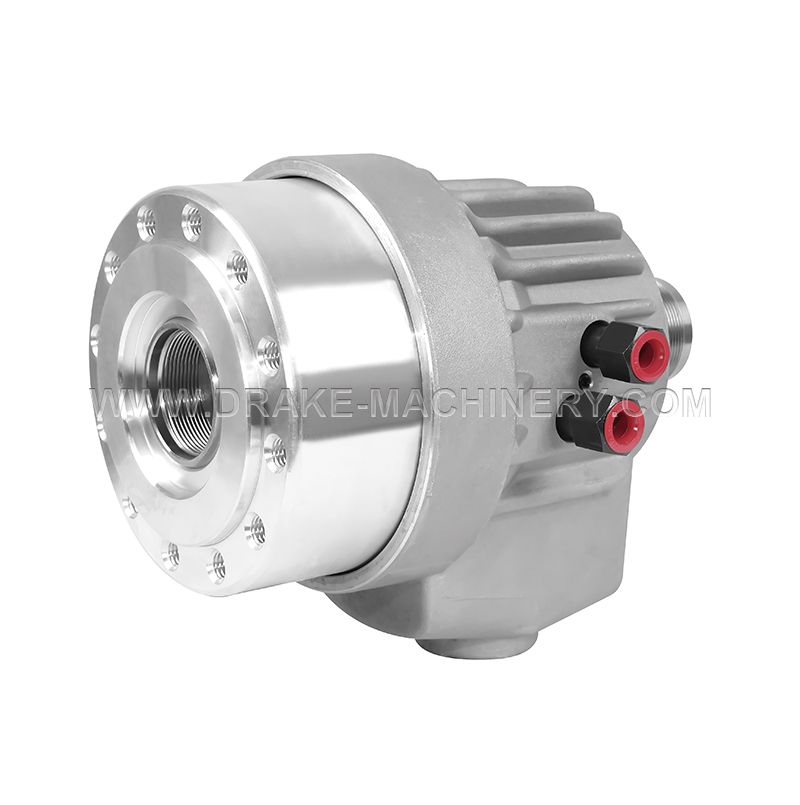

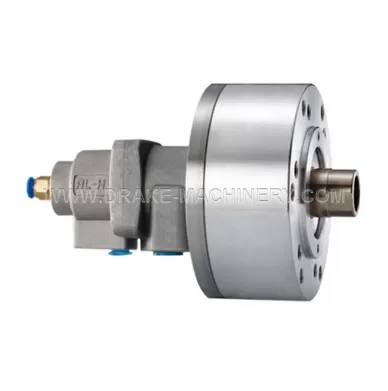

产品结构：
• 轻量型、大通孔型回转油缸，通孔贯穿，可加工长轴类零件。
• 内建逆止阀自锁机构，可防止配管损伤，压力源损失，确保加工件稳固的夹持。安全可靠。
• 高转速，高寿命，内部零部件皆采用进口原件。
• 可根据客户要求定制。

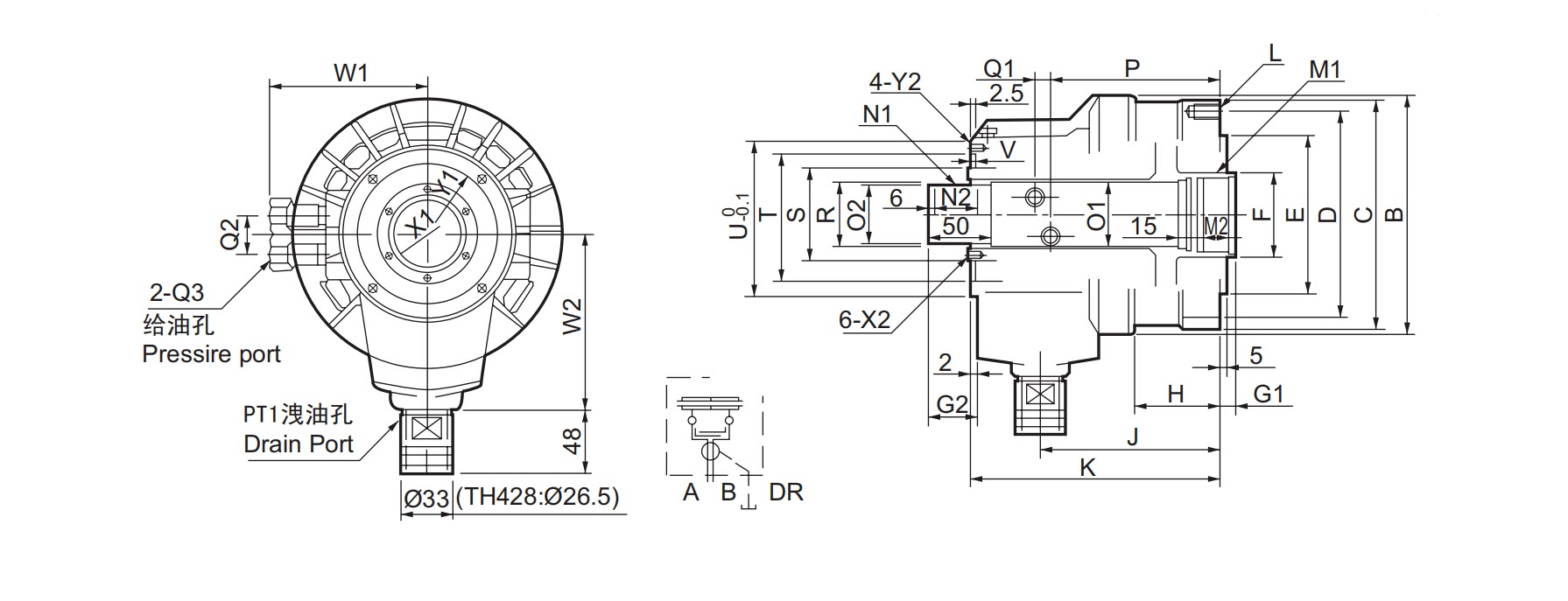

Product Drawings
Product Parameters
| 性能参数 | ||||||||
| 规格型号 | 活塞面积(cm²) | 行程(mm) | 最高回转数(rpm) | 最高使用压力(kgf/cm²） | GD2 (kg.m²) | 总泄油量 | 重量(kg) | |
| 押侧 | 拉侧 | |||||||
| TH428 | 53.2 | 50.5 | 10 | 8000 | 4.0(40) | 0.02 | 3 | 5.8 |
| TH536 | 69.8 | 67.5 | 15 | 8000 | 4.0(40) | 0.05 | 3 | 8.5 |
| TH646 | 97.3 | 87.9 | 15 | 7000 | 4.0(40) | 0.09 | 3 | 13.5 |
| TH852 | 146.8 | 136.6 | 20 | 6200 | 4.0(40) | 0.2 | 3.9 | 16.4 |
| TH1075 | 196.2 | 182 | 25 | 4700 | 4.0(40) | 0.4 | 4.2 | 25.8 |
| TH1291 | 250.6 | 234.1 | 30 | 3800 | 4.0(40) | 0.61 | 4.5 | 33 |
| TH1512 | 345.4 | 334.6 | 30 | 2800 | 4.0(40) | 1.5 | 7 | 50 |
| 尺寸参数 | ||||||||||||||||||
| 规格型号 | A I.D | B | C | D | E (h7) | F | G1 max. | G1 min. | G2 max. | G2 min. | H | J | K | L | M1 | M2 | N1 | N2 |
| TH428 | 90 | 130 | 120 | 100 | 80 | 40 | 10 | / | 35 | / | 45 | 127.5 | 155 | 6-M8×15 | M33×1.5 | 25 | M34×1.5 | 26 |
| TH536 | 105 | 150 | 135 | 115 | 100 | 50 | 15 | / | 40 | / | 47.5 | 125.5 | 170.5 | 6-M10×20 | M42×1.5 | 25 | M44×1.5 | 28 |
| TH646 | 125 | 169 | 156 | 130 | 100 | 65 | 15 | / | 40 | / | 60 | 135.5 | 193.5 | 12-M10×20 | M55×2 | 30 | M52×1.5 | 32 |
| TH852 | 150 | 198 | 188 | 170 | 130 | 70 | 20 | 0 | 45 | 25 | 66 | 145 | 198 | 12-M10×20 | M60×2 | 30 | M58×1.5 | 34 |
| TH1075 | 175 | 225 | 213 | 190 | 160 | 95 | 25 | / | 50 | / | 62 | 166.5 | 231 | 12-M10×22 | M85×2 | 35 | M84×2 | 40 |
| TH1291 | 205 | 255 | 240 | 215 | 180 | 110 | 30 | / | 55 | / | 64.5 | 180.5 | 250 | 12-M12×24 | M100×2 | 35 | M99×2 | 46 |
| TH1512 | 250 | 315 | 305 | 275 | 230 | 140 | 30 | / | 55 | / | 68 | 193 | 273 | 12-M16×32 | M130×2 | 45 | M134×2 | 46 |
| 规格型号 | 01 H8 | 02 H8 | P | Q1 | Q2 | Q3 | R (g7) | S | T | U | V | W1 | W2 | X1 | X2 | Y1 | Y2 |
| TH428 | 30 | 28 | 101.5 | 11 | 24 | PT1/4 | 32 | 45 | 65 | 88 | 4 | 72 | 105 | / | / | 76 | M4×7 |
| TH536 | 38 | 36 | 119 | 11 | 24 | PT1/4 | 42 | 55 | 80 | 98 | 4 | 80 | 110 | / | / | 83 | M5×10 |
| TH646 | 50 | 46 | 127.5 | 12 | 30 | PT3/8 | 50 | 70 | 95 | 116 | 4 | 98 | 125 | 62 | M4×8 | 98 | M5×10 |
| TH852 | 55 | 52 | 135.5 | 12 | 32 | PT3/8 | 56 | 75 | 100 | 128 | 4 | 100 | 130 | 67 | M4×8 | 110 | M6×10 |
| TH1075 | 80 | 75 | 153.5 | 17 | 36 | PT3/8 | 81 | 100 | 125 | 158 | 5 | 115 | 160 | 92 | M4×8 | 145 | M6×10 |
| TH1291 | 95 | 91 | 165 | 21 | 34 | PT1/2 | 96 | 120 | 142 | 180 | 5 | 136 | 185 | 110 | M4×8 | 165 | M6×10 |
| TH1512 | 125 | 120 | 176.5 | 23 | 40 | PT1/2 | 130 | 160 | 204 | 218 | 6 | 160 | 210 | 171 | M6×10 | 215 | M6×10 |
