产品结构：

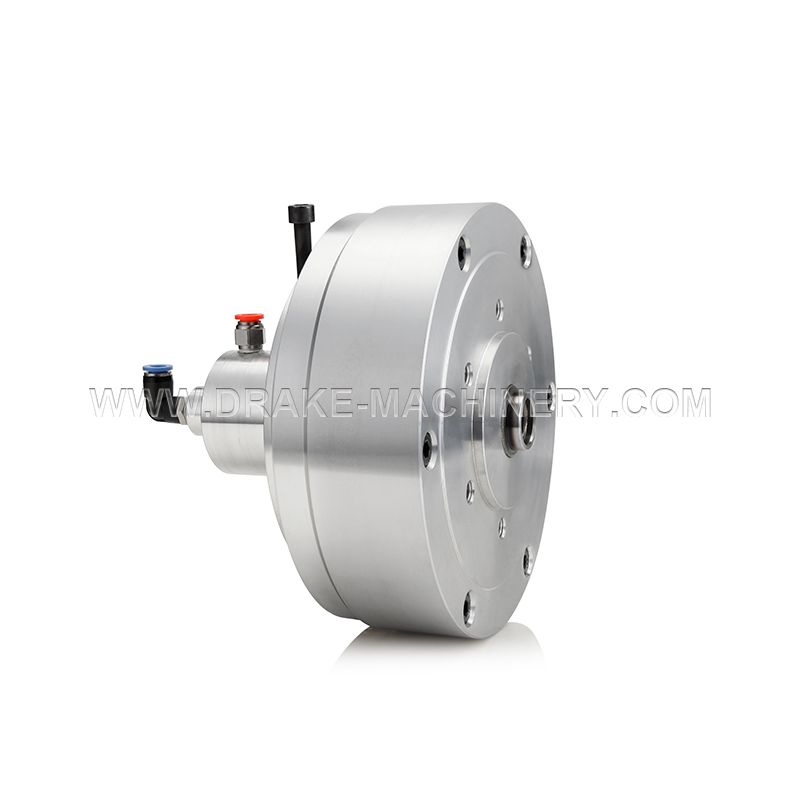

• 专利产品，是后拉式卡盘和筒夹头动力源。
• 该回转气缸连接方式采用短圆柱形式，无需改动机床结构，只需机床尾部安装与连接凸台（D1）相符合的法兰即可。
• 该产品采用铝合金材料，重量轻、转速高、动作快、不泄露，是后拉式动力卡盘和筒夹的理想动力源，也可用于其它装置的动力源。

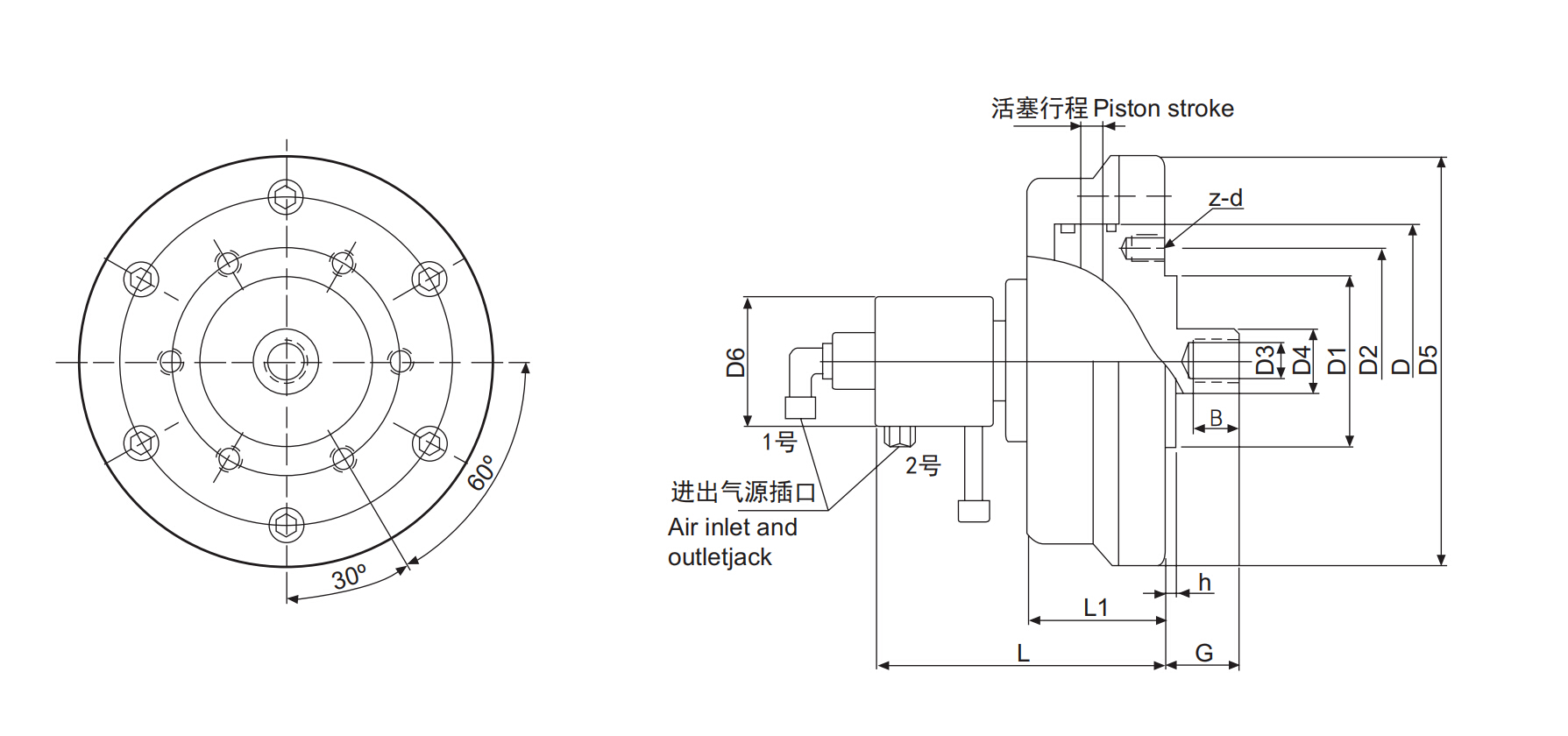

Product Drawings
Product Parameters
| 性能参数 | |||||
| 规格型号 | 活塞行程 | 许用压力 (Mpa) | 极限转速(r/min) | 最大推拉力 (KN) | 重量(kg) |
| SQ110 | 12 | 0.4-0.8 | 4500 | 7 | 4 |
| SQ130 | 15 | 0.4-0.8 | 4000 | 11.5 | 5 |
| SQ160 | 20 | 0.4-0.8 | 3500 | 15.4 | 7.6 |
| SQ200 | 20 | 0.4-0.8 | 3000 | 24.5 | 13.8 |
规格型号
| 尺寸参数 | ||||||||||||||
| D | D1 | D2 | D3 | D4 | D5 | D6 | B | G max. | G min. | h | L | L1 | z-d | |
| SQ110 | 110 | 65 | 90 | M16 | 30 | 140 | 60 | 30 | 27 | 15 | 4 | 127 | 68 | 6-M8 |
| SQ130 | 130 | 65 | 90 | M16 | 30 | 160 | 60 | 30 | 32 | 17 | 4 | 130 | 71 | 6-M8 |
| SQ160 | 160 | 80 | 100 | M20 | 32 | 196 | 60 | 30 | 33 | 13 | 5 | 138 | 80 | 6-M10 |
| SQ200 | 200 | 100 | 130 | M24 | 32 | 236 | 60 | 35 | 44 | 24 | 5 | 138 | 80 | 6-M12 |
