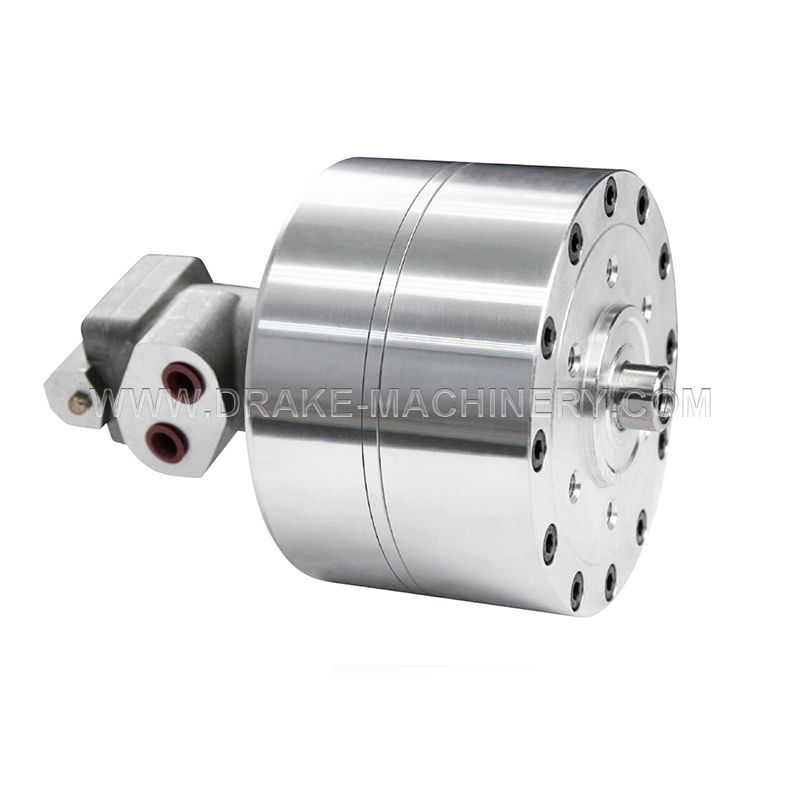

产品结构：
• 双活塞设计，拉力能加大1倍。
• 轻量型，高速型，运动平衡，回转阀体采用特殊铝合金制造而成，内部零部件采用进口原件，高寿命，低惯量。
• 使用时请注入微量油雾。
• 可根据客户需求定制。

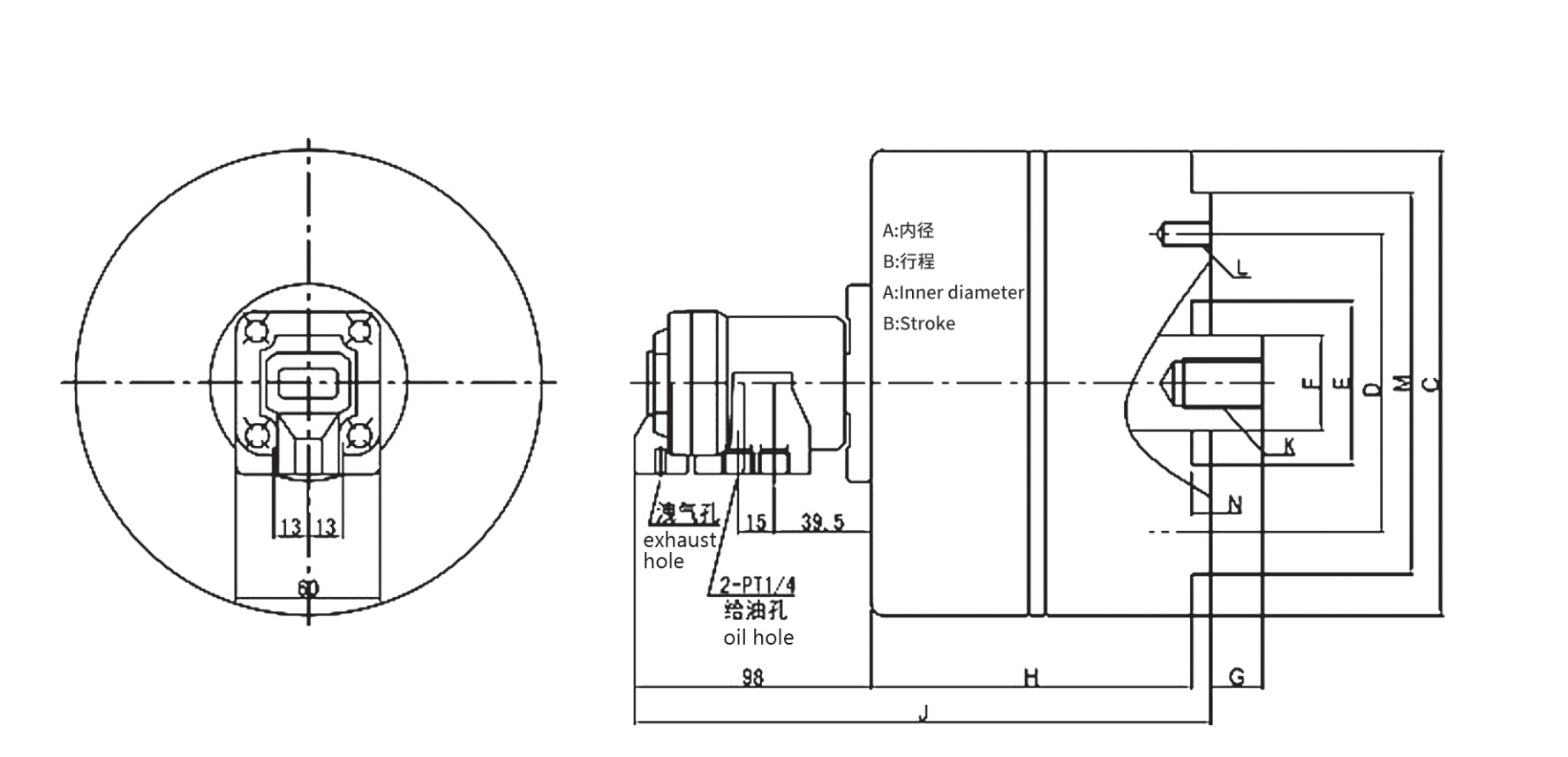

Product Drawings
Product Parameters
| 性能参数 | ||||||
| 规格型号. | 活塞面积 (cm²) | 行程(mm) | 最高回转数(rpm) | 最高使用压力(kgf/cm²） | 重量(kg) | |
| 押侧 | 拉侧 | |||||
| SQ-130B | 251.2 | 247.9 | 15 | 4000 | 0.8(8) | 8 |
| SQ-150B | 339 | 332 | 20 | 4000 | 0.8(8) | 9.3 |
| SQ-160B | 365 | 360 | 25 | 3500 | 0.8(8) | 14 |
| SQ-200B | 590 | 580 | 30 | 3000 | 0.8(8) | 20 |
| 尺寸参数 | |||||||||||||
| 规格型号 | A | B | C | D | E h7 | F | G max. | G min. | H | J | K | L | N |
| SQ-130B | 130 | 12 | 160 | 90 | 65 | 25 | 45 | 30 | 113 | 221 | M16×25 | 6-M8×18 | 5 |
| SQ-150B | 150 | 20 | 180 | 125 | 100 | 30 | 31 | 11 | 132.5 | 232.5 | M20x30 | 6-M10×18 | 5 |
| SQ-160B | 160 | 25 | 195 | 145 | 100 | 32 | 41 | 16 | 152 | 264 | M20×35 | 6-M12×20 | 5 |
| SQ-200B | 200 | 31 | 238 | 145 | 100 | 36 | 44 | 14 | 169 | 280 | M24×35 | 6-M12×20 | 5 |
