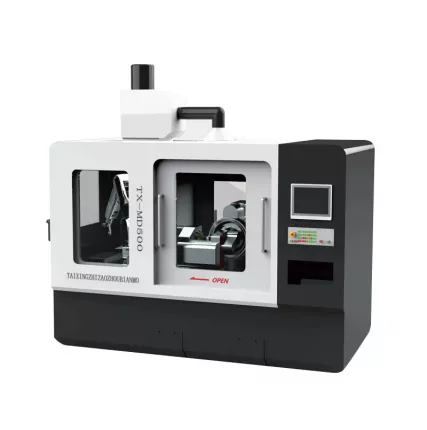

设备特点：
采用优质灰口铸铁床身,稳定性更好，抗震，抗拉；
机械结构基于ANSYS软件模拟受力设计，保证结构精度与稳定性；
采用进口 11KW同步电主轴，磨削力更强，更静音；
采用日本THK滚柱导轨与丝杆，低噪音、低扭矩变动，保证设备精度与稳定性；
日本原装(DENSO)六关节机械手，灵活快捷，故障率极低；
针对刀片磨削所开发的双通道刀片磨削系统，便捷高效，针对非标刀片可自编程以实现高效生产。
Product Parameters
| 技术参数 | ||||
| 进 给 单 元： | ||||
| 项 目 | B 轴 | C 轴 | X 轴 | Y 轴 |
| 行程 | ∞ | -80°~35° | 460mm | 1 50mm |
| 快速进给速度 | 180°/s | 180°/s | 150mm/s | 70mm/s |
| 定位精度 | 0.005° | 0.006° | 0.008mm | 0.003mm |
| 重复定位精度 | 0.001° | 0.002° | 0.004mm | 0.001 mm |
| 磨削主轴单元： | ||||
| 项 目 | 同步电轴 | |||
| 砂轮直径 | 400mm | |||
| 主轴最高转速 | 4000r/min | |||
| 主轴功率 | 11KW | |||
| 主轴端面跳动 | 0.002mm | |||
| 主轴径向跳动 | 0.001mm | |||
| 砂轮修整与清洗单元： | ||||
| 项 目 | 离线修整单元 | 在线修整单元 | ||
| 行程 | ∅ | 50mm | ||
| 进给速度 | ∅ | 0-1000mm/min | ||
| 修整轮直径 | 100mm | 126mm | ||
| 转速 | 0-2000r/min | 0-2000r/min | ||
| 加工参数： | ||||
| 项 目 | ||||
| 最小内切圆 | 4.5mm | |||
| 最大外接圆 | 90mm | |||
| 最大夹持厚度 | 20mm | |||
| 加工材质 | 硬质合金，金属陶瓷，PCD,PCBN等 | |||
