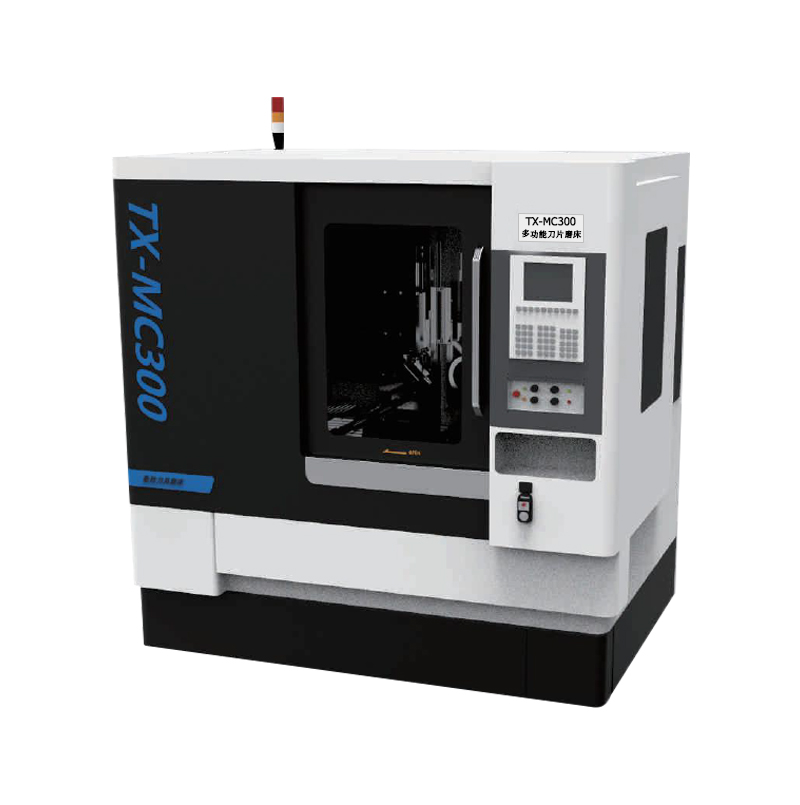

设备特点：
采用新型矿物质合成材料铸造床身，床身精度可达0.002mm,抗震，抗拉，抗扭曲，耐腐蚀
机械结构基于ANSYS软件模拟受力设计，保证结构精度与稳定性
采用进口9KW同步电主轴，磨削力更强更静音
采用进口导轨与磨制滚珠丝杆，保证精度与稳定性
双机械手搬运送料,提高生产效率
砂轮可选组加工模式，实现粗精磨-体化
根据刀片种类不同更换不同夹具
针对刀片磨削所开发的双通道刀片磨削系统，便捷高效，针对非标刀片可自编程以实现高效生产。
Product Parameters
| 技术参数 | |
| 模组 | 450*150*200 (mm) |
| 机床 | 400*150*200 (mm) |
| 工作台 | 300*350 (mm) M10 T-block - 5 slots |
| 根据刀片种类不同切换不同夹具，角度调整范围 | -5°~± 30° |
| 电压 | 3相 380v 50〜60HZ |
| X轴最大行程： | 400mm |
| X轴重复定位精度： | 0.002mm |
| 丫轴最大行程： | 150mm |
| Yft重复定位精度： | 0.002mm |
| Z轴最大行程： | 200mm |
| z轴重复定位精度： | 0.002mm |
| 三轴最高移动速度： | 600mm/s |
| 传动方式： | 同步电主轴 |
| 电机功率： | 9 kw |
| 旋转主轴： | 。〜5500Rpm （无级调速） |
| 刀柄规格： | BT40 |
| 砂轮外径： | 中 90〜8200 |
| 砂轮安装孔径： | 中 31.75, 4)32 |
| 砂轮目数： | #200〜#1500 |
| 机械手X轴最大行程： | 450mm |
| 机械手X轴重复定位精度： | 0.015mm |
| 机械手禅最大行程： | 400mm |
| 机械手重复定位精度： | 0.015mm |
| 机械手Z轴最大行程： | 200mm |
| 机械手重复定位精度： | 0.015mm |
| 三轴最高移动速度： | 300mm/s |
| 机械手Q轴最大行程（角度）： | 0-200° |
| 机械手Q轴重复定位精度： | 0.1° |
| 机械手Q轴最高移动速度： | 360°/s |
| 产品摆放： | 料盘（可同时放两个） |
| 研磨方式： | 油冷却 |
| 尘雾收集： | 油雾收集器 |
| 可加工产品： 直槽刀，三角槽刀，三角刀，三角螺纹刀，梳齿刀，菱形刀。 | |
