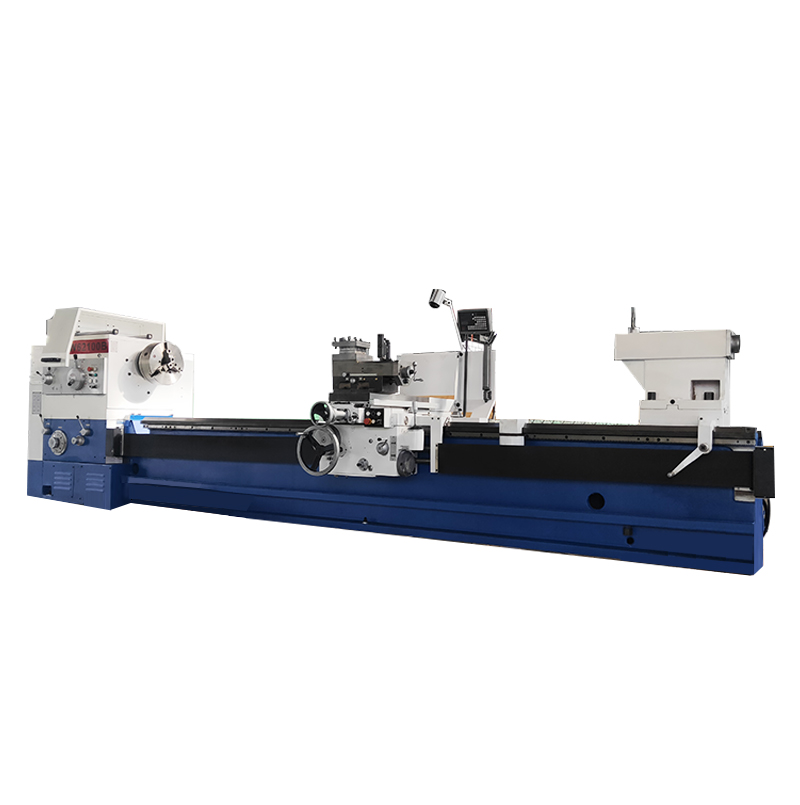

CW6291B 普通卧式车床

床身导轨和床头箱齿轮经淬硬和精密磨削，寿命长，噪音低。

主轴系统刚性好，精度高。

溜板箱带快进快退机构。

床头箱用液压离合器机构，起动平稳，制动迅速。

Next Product Inquire Now

Product Parameters

技术参数：
参数			型号	CW6291B	CW62100B	CW621100B
最大回转直径			床身上	∅910mm	∅1000mm	∅1100mm
			刀架上	∅580mm	∅580mm	∅680mm
			马鞍槽内	∅1100mm	∅1200mm	∅1300mm
床身宽度				600mm
最大工件长度(两顶尖)				1500/2000/3000/4000/5000mm
最大车削长度				1350/1850/2850/3850/4850mm
马鞍槽有效长度				400mm
两顶尖之间最大工件支撑重量				2000kg
主轴		主轴头形式		D11
		通孔直径		∅105mm
		锥孔直径和锥度		公制 ∅120 1：20
		转速级数		18 Steps
		转速范围		5-720r/min	5-645r/min
纵向丝杆螺距/直径				12mm/∅55mm
纵向进给量种数				64
纵向进给量范围		纵向进给量范围（1：1）		0.1-1.52r/min
		纵向进给量范围（10：1）		1.6-24.3r/min
横向进给量种数				64
横向进给量范围				纵向进给量的0.5倍
切削螺纹		公制螺纹		1-240mm/50
		英制螺纹		14-1T.P.I/26
		径节螺纹		28-1D.P/24
		模数螺纹		0.5-120M.P/53
快速移动距离		纵向		4000mm/min
		横向		2000mm/min
尾座套筒		外径		∅100mm
		内孔锥度		M.T.No.5
		最大行程		250mm
主轴中心至刀具支承面的距离				33mm
小刀架最大行程				200mm
中刀架最大回转角度				±90°
横溜板最大移动距离				500mm	570mm	620mm
车刀刀杆最大尺寸（宽×高）				32×32mm
主电动机功率（双速）				11KW			注：●可选配
刀架快速移动电机功率				1.1KW
冷却泵功率				90W
3米机床外形尺寸（长×宽×高）				5155×1450×1630mm	5155×1450×1685mm	5155×1450×1735mm
3米机床净重				7050kg	7550kg	8050kg
选配	中心架			●
	跟刀架			●			○不可选配
	三防	卡盘防护		○
		刀架防护
		丝杆防护
注：机床净重随长度每增加（或减少）1m，重量约增加（或减少）600kg
注：以上参数可以按客户的需求进行更改设计。
以上参数仅供参考，随产品发展的需要进行设计更改，更改后恕不另行通知。
