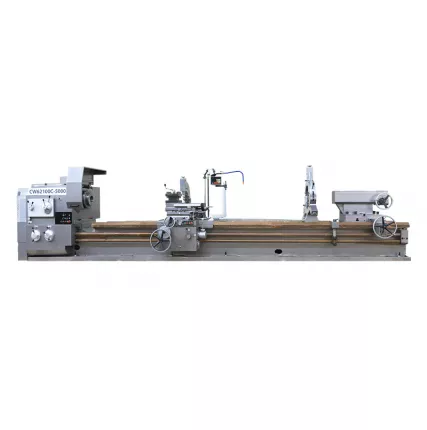

CW61100C 普通卧式车床

床身导轨和床头箱齿轮经淬硬和精密磨削,寿命长,噪音低。

主轴系统刚性好,精度高。

溜板箱带快进快退机构。

床头箱用液压离合器机构, 起动平稳,制动迅速。


Product Parameters



技术参数:
参数型号CW61100C/CW62100CCW61125C/CW61125C/CW62125CCW61140C/CW62140C
最大回转直径 床身上∅1000mm∅1250mm∅1400mm
刀架上∅600mm∅865mm∅1015mm
马鞍槽内(仅62系列)∅1380mm∅1750mm∅1900mm
床身宽度755mm
最大工件长度1.5/2/3/4/5/6/8/10/12m
最大车削长度1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m
马鞍槽有效长度590mm
两顶尖之间最大工件支撑重量 5000kg
主轴 主轴头形式A2-5
通孔直径∅130mm
锥孔直径和锥度公制 ∅140 1:20
转速级数24(正)    12(反)
转速范围2.5-250r/min
纵向丝杆螺距/直径 12mm/∅70mm
纵、横向进给量种数97
主轴上每转刀架的进给范围  纵向0.1-12mm/r
横向 0.05-6mm/r
中刀架0.025-3mm/r
切削螺纹  公制 螺纹 1-120mm/45
英制  螺纹 30-1/4T.P.I/42
径节   螺纹0.5-80D.P/48
模数  螺纹 1/2-60M.P/46
快速移动距离  纵向3740mm/min
横向1870mm/min
中刀架 935mm/min
尾座套筒 外径∅160mm
内孔锥度Metric ∅80
 最大行程300mm
主轴中心至刀具支承面的距离   41mm51mm
中刀架最大回转角度±90°
中刀架最大行程400mm
上刀架最大行程
200mm
横溜板最大移动距离 720mm
车刀刀杆最大尺寸(宽×高) 40×40mm50×50mm
主电动机功率(双速) 22KW注:●可选配
刀架快速移动电机功率 1.5KW
冷却泵功率0.25KW
3米机床外形尺寸(长×宽×高) 6000×1880×1700mm6000×1880×1825mm6000×1860×1900mm
3米机床净重11200kg12000kg12500kg
选   配中心架
跟刀架 ○不可选配
三防卡盘防护○ ○ ○
刀架防护
丝杆防护
注:机床净重随长度每增加(或减少)1m,重量约增加(或减少)1100kg
注:以上参数可以按客户的需求进行更改设计。
以上参数仅供参考,随产品发展的需要进行设计更改,更改后恕不另行通知。
