产品特点：
床身导轨经超音频淬火侯精磨，寿命长。齿轮经精密磨削，整机噪音低。
主轴通孔∅52MM,主轴系统刚性好，精度高。
无需调换挂轮能车削公制、英制、模数、径节共150种螺纹，通过调换挂轮，还能车削多种螺纹。
设有全长定程装备，安全可靠。
Product Parameters
| 技术参数： | |||||||

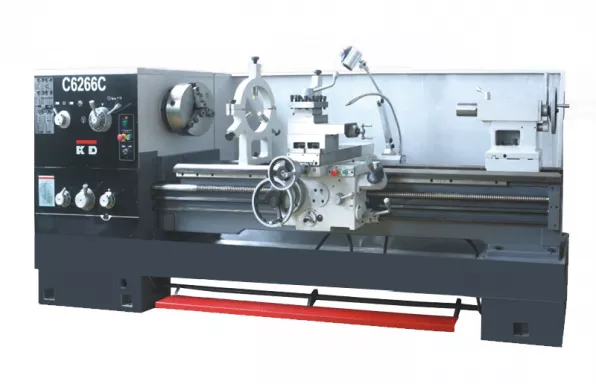

| 参数 | 型号 | CDL400 | CDL510 | CL6266 | |||
| 最大回转直径 | 床身上 | ∅400mm | ∅540mm | ∅660mm | |||
| 刀架上 | ∅255mm | ∅335mm | ∅460mm | ||||
| 马鞍槽内 | ∅570mm | ∅700mm | ∅820mm | ||||
| 床身宽度 | ∅312mm | ||||||
| 最大工件长度(两顶尖) | 1000mm | 1500mm | 2200mm | ||||
| 马鞍槽有效长度（仅62系列） | 200mm | ||||||
| 主轴 | 主轴头形式 | D6 | |||||
| 通孔直径 | ∅52mm | ||||||
| 内孔锥度 | M.T.No.6 | ||||||
| 转速级数 | 12 Steps | 16 Steps | 16 Steps | ||||
| 转速范围 | 40-1800r/min | 27-2000r/min | 27-2000r/min | ||||
| 切削螺纹 | 公制 范围/种数 | 0.5-20mm/24 | |||||
| 英制 范围/种数 | 72-1-5/8T.P.I/61 | ||||||
| 径节 范围/种数 | 96-3-1/4D.P/45 | ||||||
| 模数 范围/种数 | 0.25-10M.P/20 | ||||||
| 进给量 | 纵向 | 0.04-2.46mm | |||||
| 横向 | 0.03-1.23mm | ||||||
| 尾座套筒 | 外径 | ∅60mm | |||||
| 内孔锥度 | M.T.No.4 | ||||||
| 最大行程 | 120mm | ||||||
| 小刀架最大移动距离 | 100mm | ||||||
| 横溜板最大移动距离 | 240mm | 350mm | 350mm | ||||
| 车刀刀杆最大尺寸（宽×高） | 20×20mm | 25×25mm | 25×25mm | ||||
| 主电动机功率（双速） | 4/5.5KW | 4/5.5KW | 4/5.5KW | 注：●可选配 | |||
| 外形尺寸（长×宽×高） | 2360×1000×1200mm | 2360×1024×1340mm | 3500×1024×1400mm | ||||
| 净重量 | 1810kg | 2200kg | 2550kg | ||||
| 选 配 | 中心架 | ● | ● | ● | |||
| 跟刀架 | ● | ● | ● | ○不可选配 | |||
| 三防 | 卡盘防护 | ● | ● | ● | |||
| 刀架防护 | |||||||
| 丝杆防护 | |||||||
| 注：以上参数可以按客户的需求进行更改设计。 | |||||||
| 以上参数仅供参考，随产品发展的需要进行设计更改，更改后恕不另行通知。 | |||||||

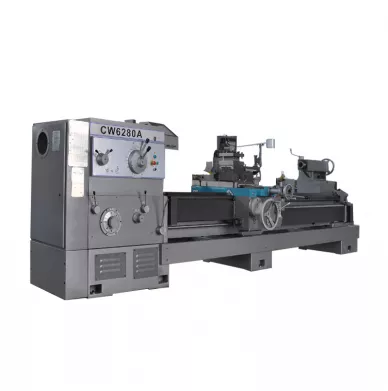

Related Products
