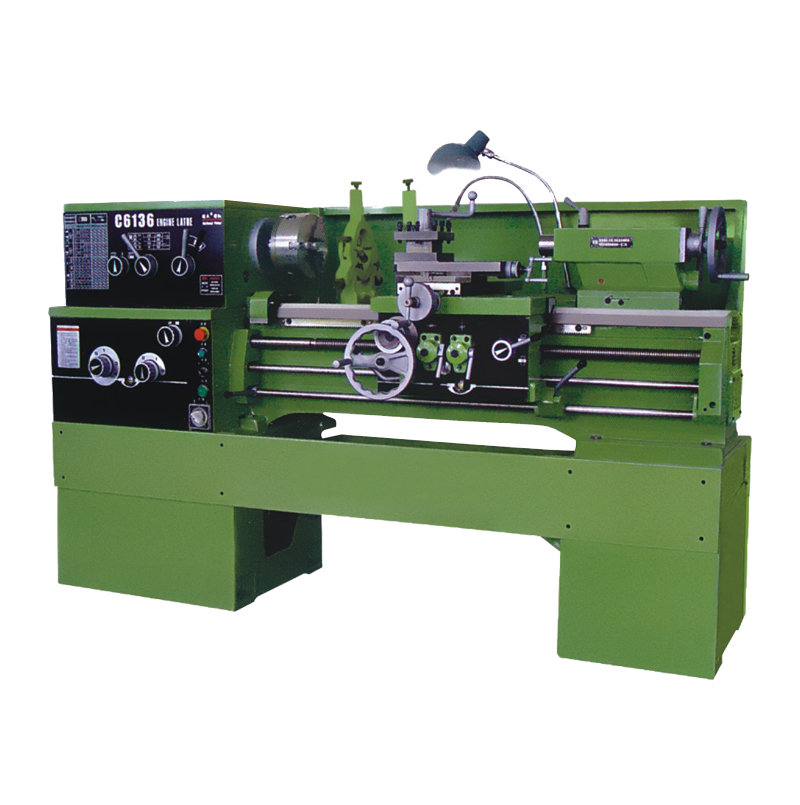

C6136 普通卧式车床

产品特点:

床身导轨和床头箱齿轮经淬硬和精密磨削。

主轴系统刚性好,精度高。

机床传动链短,齿轮传动精度高,整机运行平衡,噪音低。


Product Parameters



技术参数
参数型号C6136/C6236C6140/C6240
最大回转直径 床身上∅360mm(14〃)∅410mm(16〃)
刀架上∅195mm(7.6〃)∅255mm(10〃)
马鞍槽内(仅62系列) ∅530mm(20.8〃)∅570mm(22.4〃)
床身宽度312mm
最大工件长度500/750/1000mm(20〃;30〃;40〃)750/10000/1500mm(30〃;40〃;60〃)
最大车削长度 450/700/950mm
马鞍槽有效长度(仅62系列)200mm(7.8〃)
主轴主轴头形式C5 or C6C6
通孔直径∅40mm(1.57〃)或∅52mm(2〃)∅52mm(2〃)
内孔锥度M.T.No.5 or M.T.No.6M.T.No.6
转速级数12 Steps
转速范围 40-1800r/min40-1800r/min                           28-1600r/min
切削螺纹 公制 范围/种数  0.75-9mm/17
英制 范围/种数2-32T.P.I/29
模数 范围/种数 0.5-4.5M.P/13
进给量 纵向 0.07-1.67mm (0.00275〃-0.0657〃)
横向0.01-0.98mm(0.00157〃-0.0386〃)
尾座套筒外径  ∅60mm(2.36〃)
内孔锥度M.T.No.4
最大行程120mm(4.7〃)
小刀架最大移动距离100mm(3.9〃)
横溜板最大移动距离210mm(8〃)240mm(9〃)
车刀刀杆最大尺寸(宽×高)20×20mm(0.78〃×0.78〃)
主电动机功率(双速)3/4KW4/5.5KW注: ● 可选配
外形尺寸(长×宽×高)1800/2050/2300×1100×1200mm
净重量1600/1680/1840kg         1680/1760/1920kg1650/1730/1890kg    1730/1810/1970kg
选   配 中心架
 跟刀架○ 不可选配
三防卡盘防护
刀架防护
丝杆防护
注:以上参数可以按客户的需求进行更改设计。
以上参数仅供参考,随产品发展的需要进行设计更改,更改后恕不另行通知。
