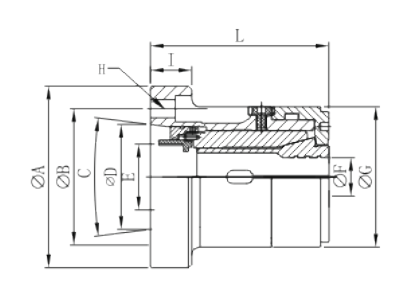

Product Drawings
Product Parameters
| 参数/型号 | JP30 | JP42 | JP42 | JP60 | JP60 | JP80 |
| 安装接口方式 | A4 | A5 | A6 | A6 | A8 | A8 |
| A（mm) | 112 | 135 | 170 | 170 | 220 | 220 |
| B（mm) | 82.6 | 104.8 | 133.4 | 133.4 | 171.4 | 171.4 |
| C（mm) | 63.5 | 82.6 | 106.4 | 106.4 | 139.7 | 139.7 |
| D（mm) | M50×P1.5 | M66×P1.5 | M66×P1.5 | M90×P1.5 | M90×P1.5 | M114×2 |
| G（mm) | M10 | M10 | M12 | M12 | M12 | M16 |
| L（mm) | 110 | 123.9 | 123.9 | 144.9 | 144.9 | 176.4 |
| N（mm) | 21 | 27 | 32 | 27 | 37.5 | 35 |
| O（mm) | 85 | 102 | 102 | 130 | 130 | 156 |
| dMax（mm) | 39 | 51 | 51 | 74 | 74 | 95 |
| 最高回转速 | 7000 | 6000 | 6000 | 5000 | 5000 | 4000 |
★以上产品数据仅供参考，可根据工件的需要进行更改，并可根据工件和加工要求进行定制。
★产品不断改进，本目录参数如有变化，请与我们联系。以最终确认的参数为准!
