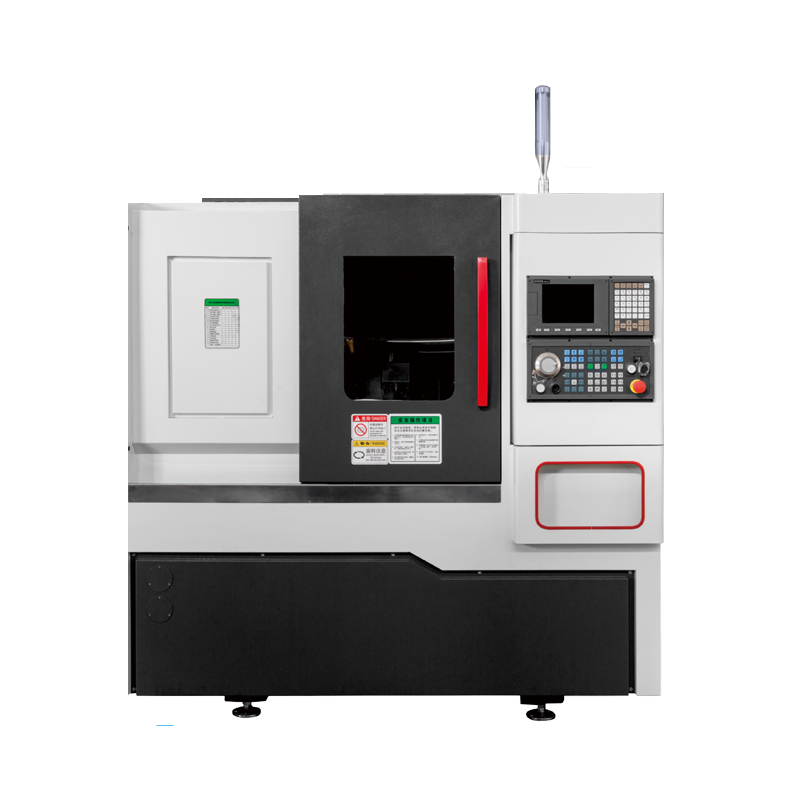

GL-1500是最小型的新一代数控车床，可配车铣，它占地面积小，单最大加工直径可达200mm，工件最大回转直径可达400mm。高强度照明灯、伺服自动门等样样俱全。
机械特点：机床采用全封闭防护，保证加工过程中工作人员人身安全，并且使加工过程中的冷却液和铁屑得到安全充分的回收，确保工作场所的干净整洁。
机床导轨采用台湾/日本不锈钢伸缩护罩防护，具有防护性能好、使用寿命长等特点，有效防止铁屑、冷却液进入机床内部损坏导轨和丝杠。
Product Parameters
| 技术参数 | |||
| 名称 | 项目 | 单位 | GL1500 |
| 主轴 | 主轴鼻端形式 | A2-5 | |
| 主轴通孔直径 | mm | 48 | |
| 三爪卡盘夹持能力 | mm | 6〞/∅150 | |
| 拉杆动作形式 | 液压 | ||
| Spindle motor power | KW | 5.5/7.5 | |
| 驱动系统 | 主轴最高转速 | rpm | 4000 |
| X轴伺服电机功率 | 新代 | ||
| Z轴伺服电机功率 | KW | 新代 | |
| 加工范围 | 最大车身旋径 | KW | 400 |
| 最大加工工件长度 | mm | 400 | |
| 最大加工工件直径 | mm | 排刀 | |
| 最大拉杆通孔直径 | mm | 排刀∅120 | |
| X/Z轴 | X轴行程 | mm | 800 |
| Z轴行程 | mm | 420 | |
| X/Z轴快移速率 | mm | 20 | |
| 精度 | 定位精度 | m/min | ±0.005 |
| 重复定位精度 | ±0.003 | ||
| 排刀 | 中心高 | 排刀/63 | |
| 刀塔驱动形式 | mm | 选配63刀塔 | |
| 刀位数 | mm | 3-8 | |
| 方刀座规格 | S | 20 | |
| 镗刀座规格 | L | 32 | |
| 换刀时间 | bar | 0.2 | |
| 水箱 | 切削水箱容量 | mm | 80 |
| 切削水水压力 | kg | 0.8 | |
| 电力需求 | 电压 | 380±10% | |
| 功率 | 15 | ||
| 相数 | 3 | ||
| 频率 | 20/30 | ||
| 机床尺寸 | 长×宽×高 | 1900×1450×1650 | |
| 重量 | 2000 | ||
